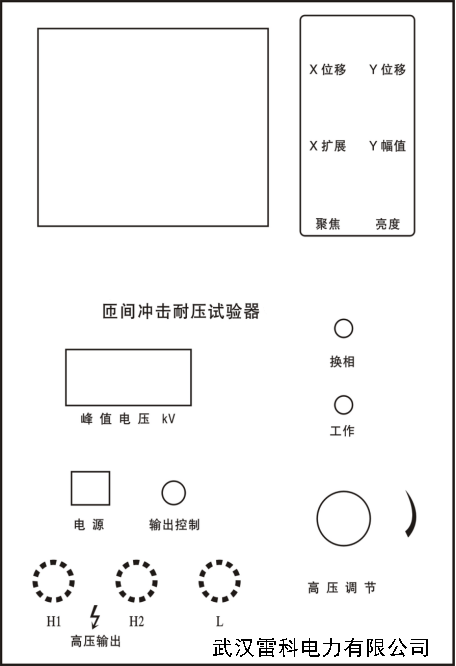

1、显示屏：用以观测绕组脉冲衰减振荡波形。

2、峰值数字电压表：用以显示输出脉冲峰值电压。

3、X位移旋钮：调节波形在水平方向左右移动。

4、X扩展旋纽：调节波形扫描频率，以显示适中。

5、聚焦旋钮：调节此旋钮，可调正波形清晰状态。

6、Y位移旋钮：用以调节波形Y轴方向位移。

7、Y幅值旋钮：调节波形垂直幅度，以显示适中。

8、亮度旋钮：用以调节波形亮度，以显示适中（注意：不要太亮）。

9、电源开关：用以接通或断开电源。

10、高压输出控制插座：当脚踏开关插入后，踩下脚踏开关，高压主电路接通。注意：此时H1，H2端子输出脉冲高压。

11、高压调节旋钮：调节输出脉冲电压值（顺时针方向增大）

12、高压换相按钮：高压测试时，用以对三相电机绕组进行相位转换。

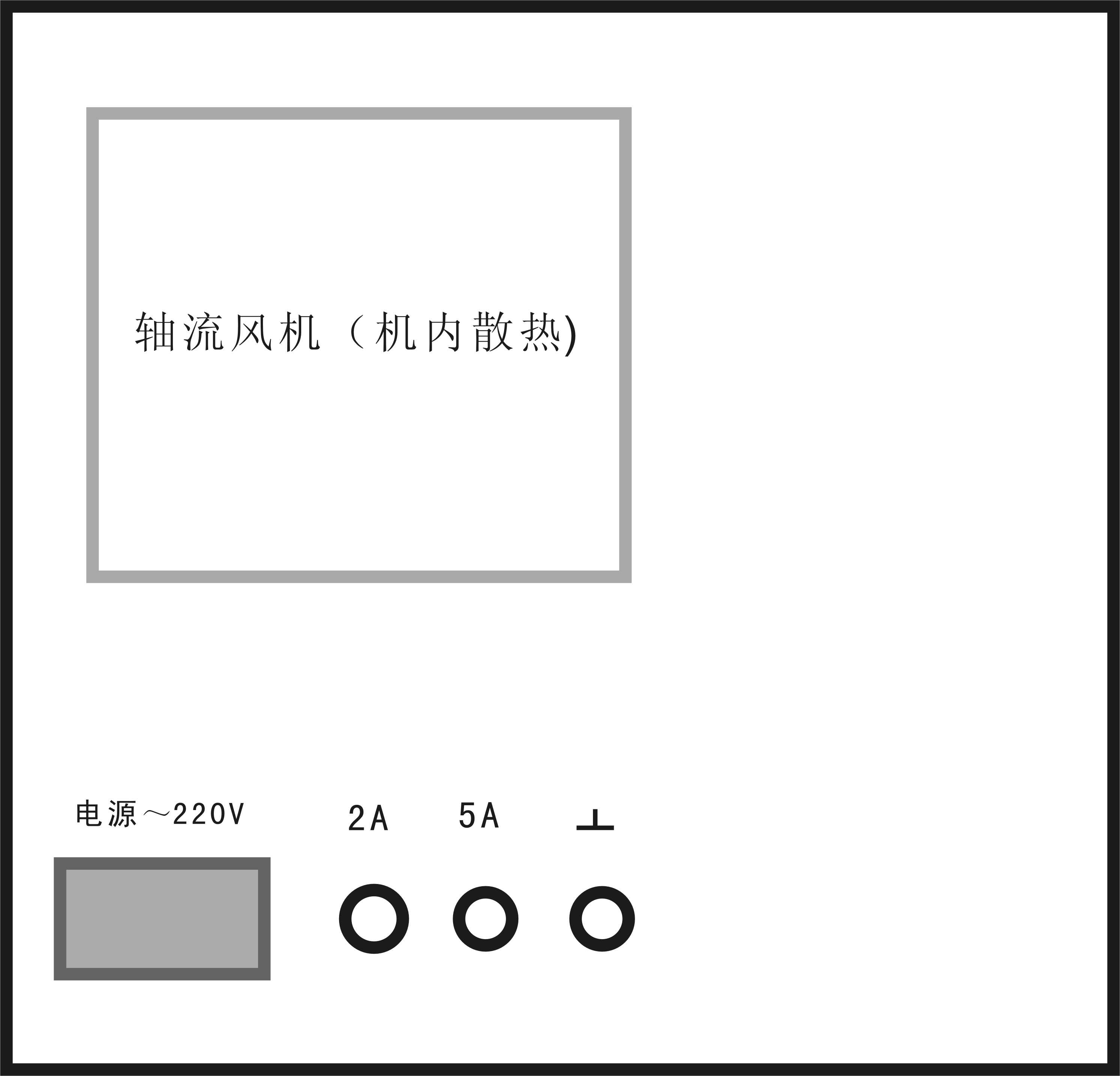

13、电源插座：用以联接电源。

14、保险管插座：2A保险管，用以保护控制线路。

15、保险管插压：2A保险管，用以保护主电路。

16、接地端子：用以接地,以确保仪器外壳安全不漏电。

17、高压输出线L：（低电位L）用以构成高压输出回路。

18、高压输出线H1：（高电位H1）输出高压脉冲试验电压。

19、高压输出线H2：（高电位H2）输出高压脉冲试验电压。

使用方法

        将仪器接上电源，按下电源开关，在显示屏上将会看到一条水平亮线（扫描线）。这时，调节聚焦旋钮和亮度旋钮，同时把高压调节旋钮逆时针旋到底，无需等待即可进行冲击试验。

        把输出冲击电压的三根高压引线Ｈ１（红）、Ｈ２（红）、Ｌ（黑）根据试验要求与被试品进行连接。踩下脚踏开关、逐步调节高压旋钮，使输出电压升至试验电压值，即可进行冲击耐压试验。此时若被测线圈匝间绝缘良好，则波形重合。若匝间绝缘不良，波形会错位，当电压升至匝间短路击穿时，峰值电压将升不上去。

        具体试验方法请参照GBT22714-2008_《交流低压电机成型绕组匝间绝缘试验规范》指导性技术文件进行，其试验电压值，请按照JB/T-9615.2-2000《交流低压电机散嵌绕组匝间绝缘试验限值》标准选定。被试品所受的峰值电压可在峰值数字电压表上直读。

        小型变压器、交流接触器、继电器线圈试验方法可参照GBT22714-2008_《交流低压电机成型绕组匝间绝缘试验规范》中的单相电机试验方法执行。

        GBT22714-2008标准文本附后。

        对各种电机的试验方法，请按照GBT22714-2008_《交流低压电机成型绕组匝间绝缘试验规范》，及其他电机试验方法标准执行。试验电压值，请按照有关标准选定试验电压。
