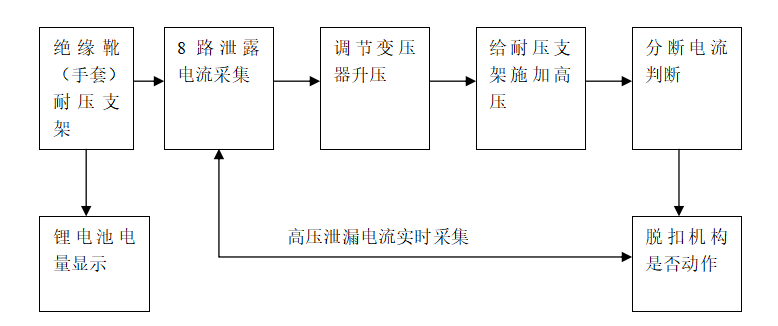

一、 自动脱扣型绝缘靴（手套） 耐压支架（显示）工作原理图

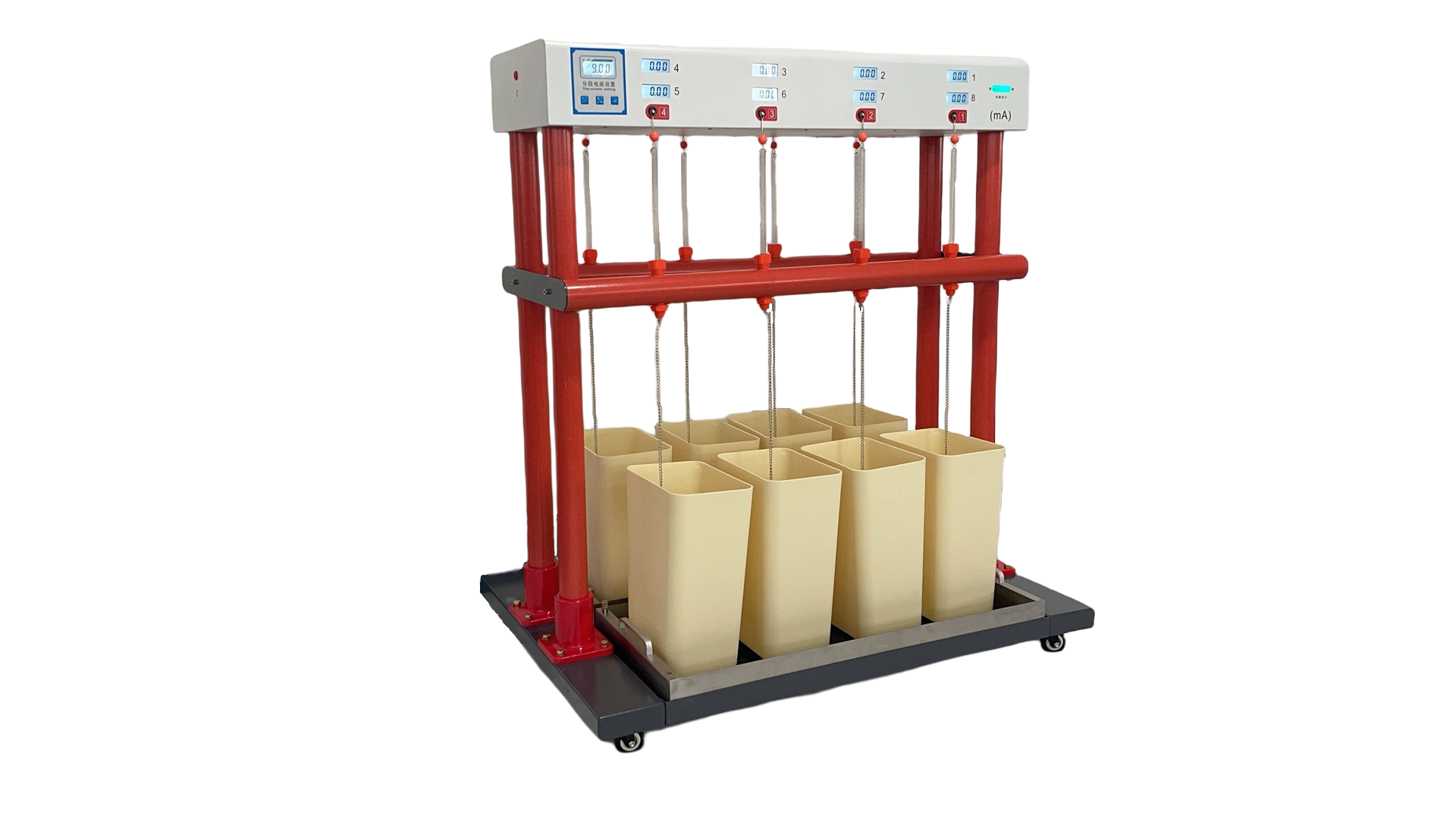

二、自动脱扣型绝缘靴（手套） 耐压支架（显示）示意图




三、自动脱扣型绝缘靴（手套） 耐压支架（显示）操作步骤

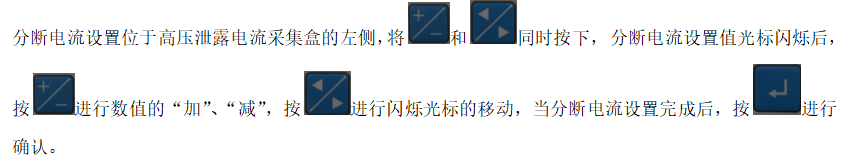

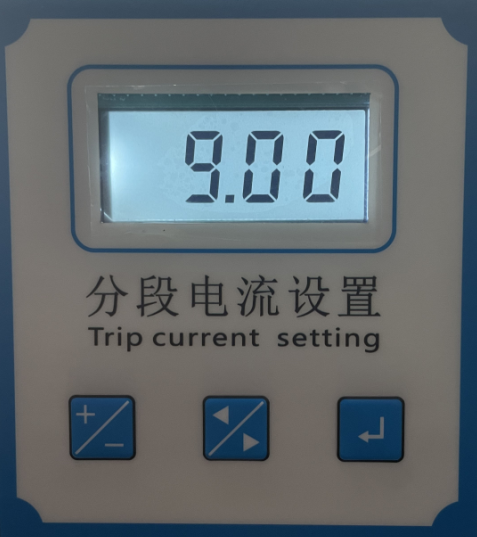

3．1  分断电流设置



3．2   绝缘鞋泄露参数参考
          根据附表、电绝缘皮鞋和电绝缘布面胶鞋的电性能要求（GB12011-2009）

项目名称	出厂检验			预防性检验
	皮鞋	布面胶鞋		皮鞋	布面胶鞋
测试电压（工频）/kV	6	5	15	5	3.5	12
泄漏电流/mA	≤1.8	≤1.5	≤4.5	≤1.5	≤1.1	≤3.6
测试时间/min	1

        附表、电绝缘全橡胶胶鞋和电绝缘全聚合材料鞋的电性能要求（GB12011-2009）

项目名称	出厂检验					预防性检验
测试电压（工频）/kV	6	10	15	20	30	4.5	8	12	15	25
泄漏电流/mA	≤2.4	≤4	≤6	≤8	≤10	≤1.8	≤3.2	≤4.8	≤6	≤10
测试时间/min	1

       附表、绝缘手套电气绝缘性能要求（GB17622-2008）

适用电压等级 AC/V	交流试验						直流试验
	验证试验电压/kV	最低耐受电压/kV	验证电压下泄漏电流/mA				验证试验电压/kV	最低耐受电压/kV
			手套长度/mm
			280	360	410	≥460
380	5	10	12	14	16	18	10	20
3000	10	20	N/a	16	18	20	20	40
10000	20	30	N/a	18	20	22	30	60
20000	30	40	N/a	20	22	24	40	70
35000	40	50	N/a	N/a	24	26	60	90
a本表中所规定的泄漏电流值仅适用于绝缘手套，对复合绝缘手套另有规定。
注1：N/a表示无适用值。 注2：在正常使用时，其泄漏电流值会比试验值要小，因为试验时试品与水的接触面积比在进行带电作业时的接触面积大，并且验证试验电压比较大使用电压要高。 注3：对于预防性试验(手套没有经过预湿处理)，泄漏电流规定值应相应降低2mA。

3.  3 泄露电流显示

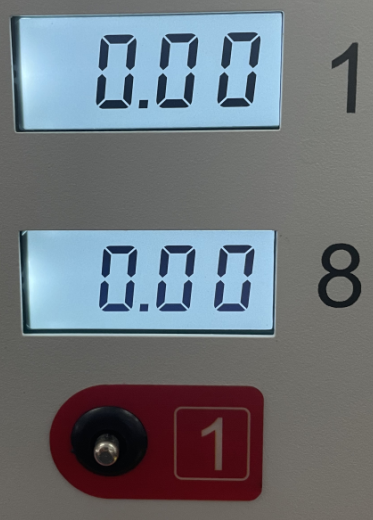

        每一路的泄露电流通过采样板采集后，通过4位LED液晶显示，LED液晶显示范围：“0.00~99.00”mA

3.  4 电量显示

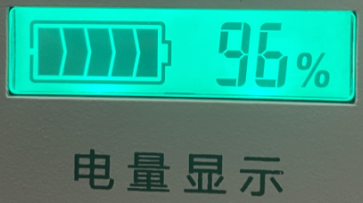

        高压泄露电流及脱口机构供电采用直流12V锂电池供电，锂电池采用LED百分比显示形式显示。
