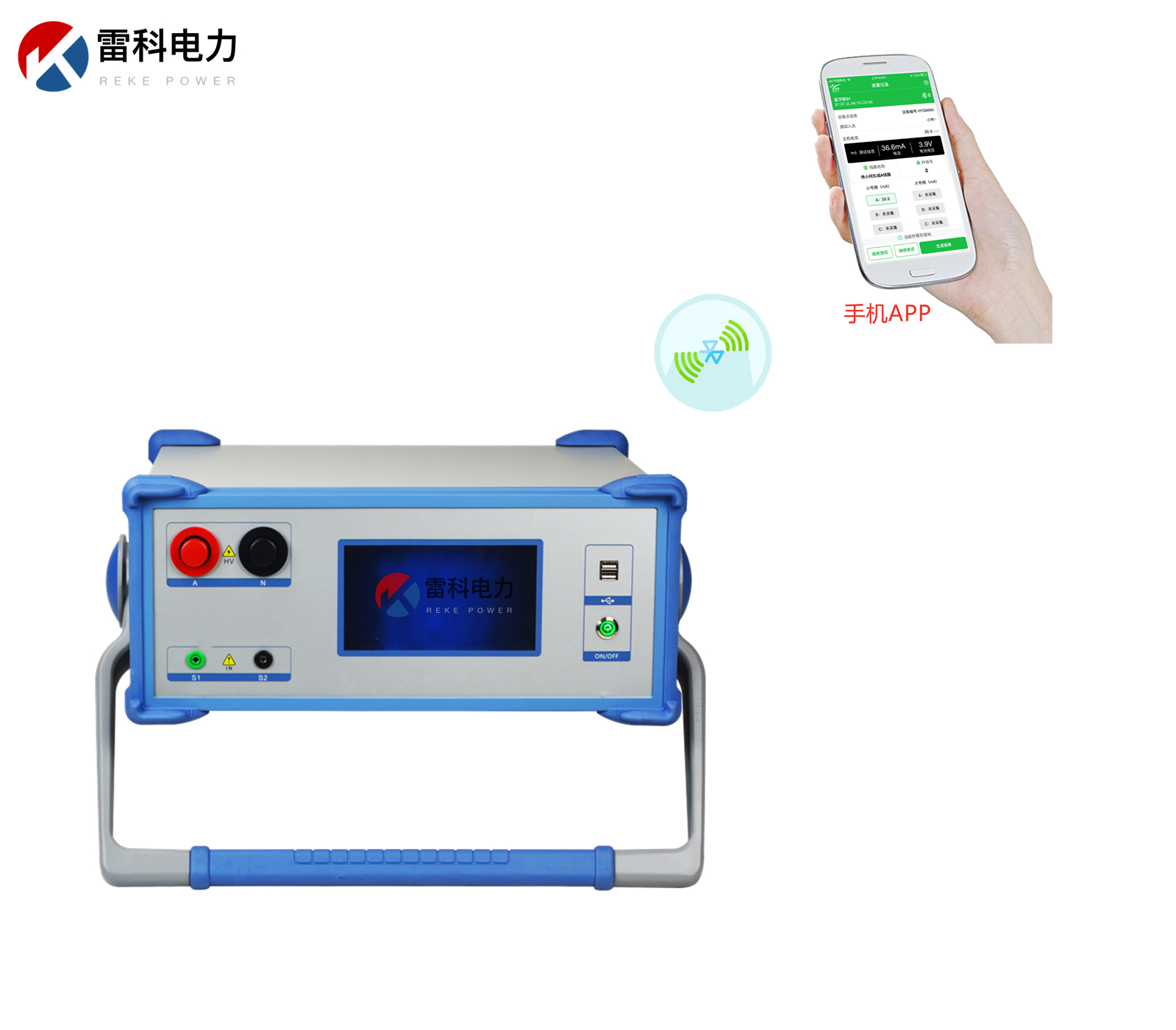

Reke1026架空线路接地故障定位仪的简介

　　Reke1026架空线路接地故障定位仪用于配电网单相接地故障定位。配电网单相接地故障定位仪是在35kV及以下电力线路出现单相接地故障后，在地面快速查找故障点，确定故障点的具体位置的仪器。

　　Reke1026架空线路接地故障定位仪采用低频交流定位方法。其中：低频交流信号，电流为120mA，频率80Hz。定位原理是：线路出现单相接地故障以后，停电在离线状态下向故障相注入交流信号，检测人员手持信号探测器用二分法沿故障线路进行地面巡测，直到找到故障为止，一般4次即可找到故障点。当测得线路有电流时，说明故障点在测量点的下游，若无电流，说明故障点在测量点的上游。在故障点前后探测器的波形指示有明显的大幅度变化，根据指示器的明显变化判断故障点所在。

　　Reke1026架空线路接地故障定位仪的优点有哪些？

　　1、不用爬杆，通过检测器即可在地面确定接地故障点。

　　2、实现快速有效故障定位。

　　3、信号源，采用脉宽调制技术，实现恒流输出，保证无论在多大的接地电阻下电流维持在120mA。

　　4、信号源单片机控制80Hz恒流输出，是S信号注入法的重大改进。S信号注入法是220Hz，导线对地电容对定位影响很大。采用80Hz减少了导线对地电容的影响。

　　5、探测器，基于波形显示的探测器，在探测器的屏幕上显示导线中电流波形，更直观，减少误判。

　　6、探测器灵敏度增加5倍，信号源输出电流减少至120mA。

　　7、探测器灵敏度增加，信号源发送功率减少，导致机箱体积减少。

　　8、采用12864液晶显示器显示线路电流、波形、频率。

　　9、汉字菜单，操作简单，不需要按任何设置，即本装置是全自动工作。

　　10、不用220V交流供电，机箱内配备了10Ah锂电池保证信号源工作，只需打开开关信号源就能自动工作。

　　11、实现接地电阻大于50k的故障定位。
