适用范围

本发生器适用10KV及以下电压等级的小容量电力变压器、互感器、电抗器、避雷器、开关、套管、绝缘子及其它试品进行标准雷电冲击电压全波试验。

主要部件

充电部分
（1）采用恒流充电装置
（2）采用绝缘筒油浸式充电变压器，变压器密封良好，无渗漏油。
（3）采用2DL-150kV/100mA的高压整流硅堆
（4）高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘筒上
（5）采用恒流倍压充电方式
（6）充电装置在30%～100%额定充电电压范围内可调，实际充电电压与测量电压偏差不大于±1%，充电电压的不稳定性不大于±1%。
（7）直流电阻分压器采用120kV、200兆欧油浸式金属膜电阻。低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内。
（8）自动接地开关采用电磁铁分和合接地机构，试验停止时可自动将主电容器经保护电阻接地。

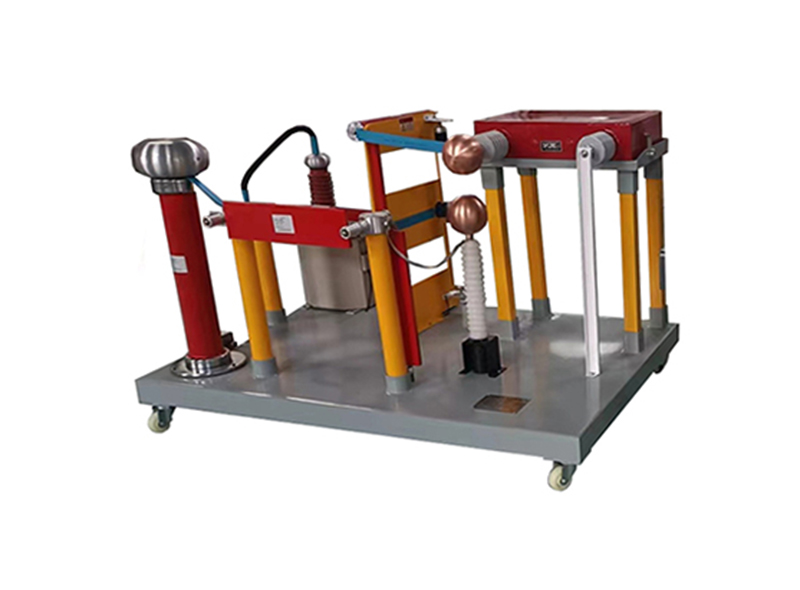

本体部分
（1）本体采用倍压充电方式，额定电压120kV。
（2）本体包括1台MWF1.4μF/60KV*2铁外壳油浸式脉冲电容器，充电电阻，波头电阻，波尾电阻和点火球隙等。
（3）球隙采用双边异极性触发方式。
（4）球隙距离由电机驱动作直线运动调节。
（5）120kV冲击电压发生器本体高约1米，整个本体部分有活动轮架，便于移动。

分压器
120kV弱阻尼电容分压器，额定参120kV/430PF。该分压器配备一只低压臂电容器，电容量为0.33μf，弱阻尼电容分压器的方波响应特性满足GB311-97标准的要求,分压比770:1; 120KV分压器高约1.米，装在冲击电压发生器底盘上。

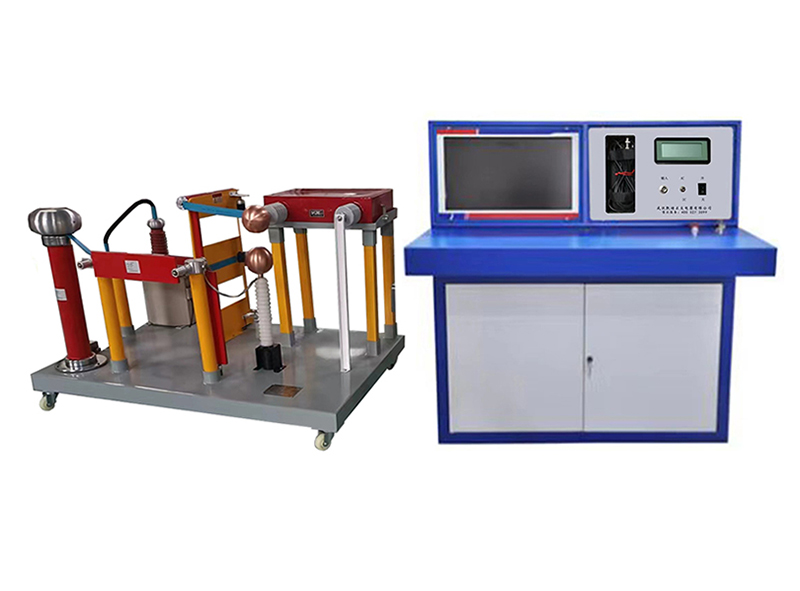

手动控制台功能：
（1）充电装置自动接地和自动解除接地
（2）充电电压手动调整
（3）手动放电
（4）手动响警铃
（5）过电流自动保护
（6）手动换极性。
