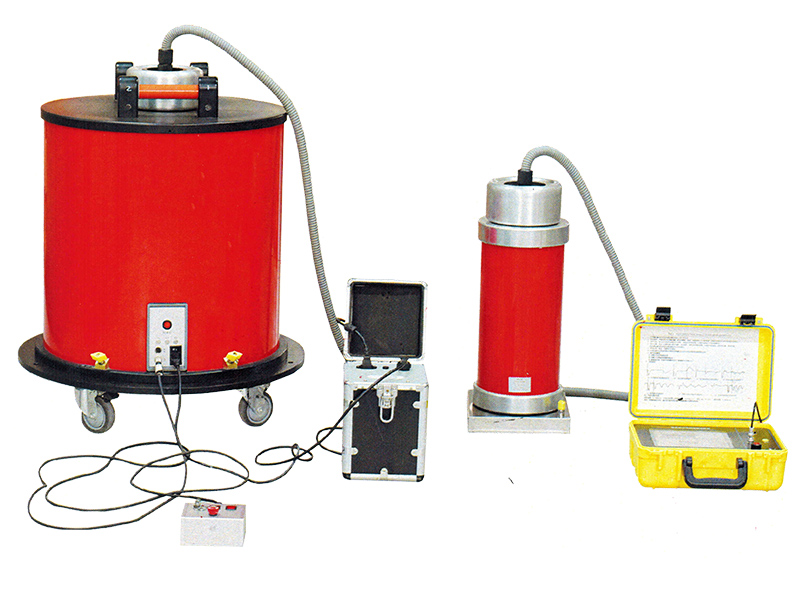

电缆振荡波局部放电检测定位系统是一种用于电缆现场检测与状态诊断的新型技术工具，具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。采用阻尼交流电压（Damped AC Voltage，简称DAC）耐压试验与局放检测相结合的方式，为发现电缆线路绝缘中潜在缺陷提供了有效手段。此外，借助介质损耗现场测量技术，可进一步实现高压电缆绝缘老化程度的状态评估。

电缆振荡波局部放电检测定位系统在测试过程中产生的局放交流电压上限可达 30kV，并结合高新的系统硬件与系统软件来进行诊断，主要包括：
?含高压智能升压单元；
?振荡电感；
?分压单元/局放耦合单元；
?局放信号滤波放大单元；
?高压开关单元；
?嵌入式控制面板单元；
?介损测量单元；
?新的半导体技术；
?新的的激光控制技术；
?智能的数字式信号处理器和滤波技术；
?智能的无线网络控制技术。

功能特点
1.局放振荡波单元为一体化设计，内含高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。
2.测控主机协调整个系统的运行，通过无线网络和局放振荡波单元进行通信，控制局放振荡波单元运行，并采集、存储和分析分压器/耦合器采集的局放振荡波信号和局放信号。
3.具备局放测量與定位功能：2nC-1000pC
4.具备频域滤波功能
5.具备小波滤波功能
6.符合国际标准的耐压试验功能
7.显示耐压试验时局放水平及趋势
8.分析时校准波形参考功能
9.随时修正局放分析结果
10.自动校准电缆长度、接头位置和波速
11.具备测量局放起始电压、局放熄灭电压和局放水平
12.同时定位多个局放缺陷的位置
13.自动测量电缆电容量
14.自动测量电缆介损tanδ
15.根据电缆长度自动调整频带宽度以得到较好反射波形
16.充电时间不超过2秒，测试时间100ms以内，无损测试
17.具备补偿功能，真实还原局放量的实际大小
18.具备混合电缆波速误差修正功能
19.自动和手动分析功能
20.电缆长度修正功能
21.紧急停机功能和安全控制回路
22.测试结果报表生成、打印功能
23.无线连接，排除现场信号干扰
24.实时局放水平、位置显示功能
25.局放水平、局放次数切换显示
26.测试数据和分析结果浏览功能
27.配备模拟软件，完整地再现现场试验数据的分析过程
28.全中文操作界面，能够记录振荡电压波形和局放信号波形；
29.自动显示振荡电压波形频率、幅值和采样时间宽度等；
30.能对局放信号波形展开分析；
31.自动生成局放定位图并生成统计报表；自动生成局放统计图谱，如Q-φ图、N-φ图等
32.记录时间日期，可登记用户基本信息，试验人员、试验电缆基本信息，包括试验电缆站名、电缆型号、长度、接头、运行历史等
33.全中文操作界面，方便直观设置电压幅值，控制自动升压和振荡波产生
34.自动显示振荡波电压幅值、振荡频率和采样时间宽度
35.自动显示较大局放量
36.存储振荡波形和局放波形，自动或手动分析检测数据
37.局放波形可以现场放大，进行局放源点初定位
38.采用无线控制控制方式
39.具有自动/手动两种局放校准模式
40.校准模式下时域脉冲反射定位接头功能，自动锁定接头位置。
